Описание

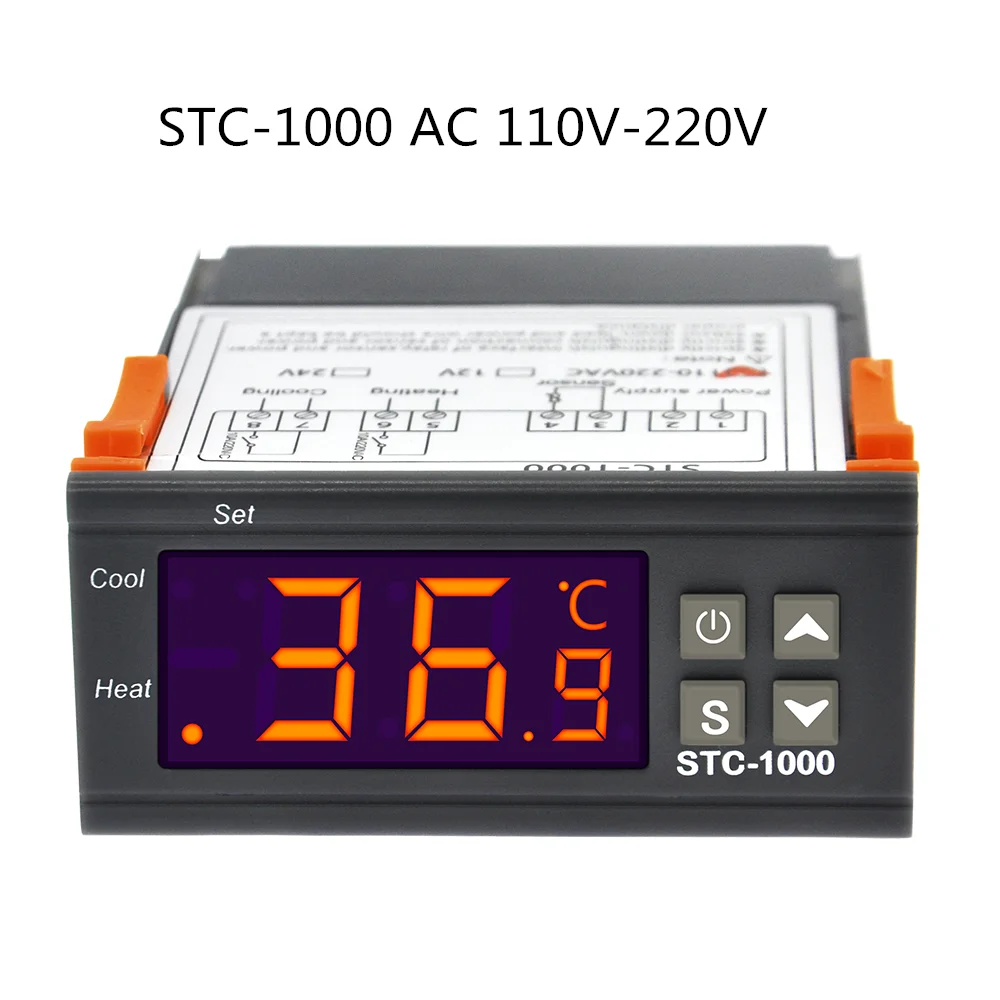

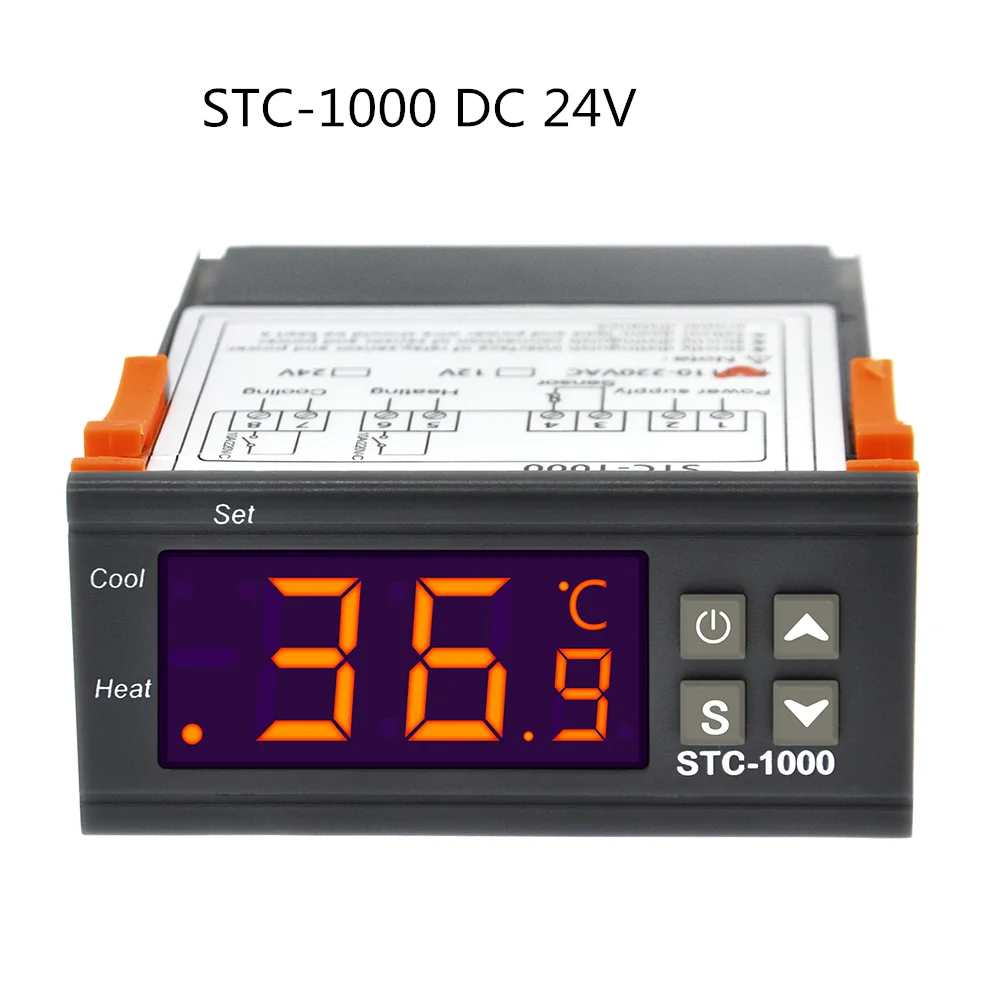

10 шт. STC-1000 терморегулятор 12 В 24 В 220 В термостат и нагреватель управление кулером инкубатор

Технические параметры:

1. Диапазон измерения температуры:-50 °C ~ 99 °C

2. Разрешение: 0,1 °C;

3. Точность: ±1°c (-50 °C ~ 70 °C);

4. Задержка ошибки датчика: 1 минута

5. Источник питания: 12 В, 24 В, 110-220 В (Выберите источник питания при размещении заказа);

6. Потребляемая мощность: <3 Вт;

7. Датчик: Датчик NTC (1 шт.);

8. Мощность контакта реле: холодный (10A/220VAC); тепло (10A/220VAC)

9. Температура окружающей среды: 0 °C ~ 60 °C;

10. Температура хранения:-30 °C ~ 75 °C;

11. Относительная влажность: 20% ~ 85% (без конденсата)

12. Длина датчика: 1,0 м (включая зонд)

13. Размер передней панели: 75x34,5 мм; размер изделия: 75x34,5x85 мм; Размер крепления: 71x29 мм

Ключ инструкция по эксплуатации

1. Способ проверки параметров:

При нормальном рабочем состоянии нажмите кнопку «вверх», она отображает значение настройки температуры; нажмите кнопку «вниз», она отображает значение разницы.

2. Способ установки параметров:

Под нормальным статусом работы контроллера нажмите кнопку "s" для 3 s или более, чтобы войти в режим изменения параметров, и светильник индикатора "Set", на экране отображается первый код меню «F1».

Нажмите «вверх» или «вниз», чтобы настроить вверх и вниз и отобразить меню iem и код элемента меню. нажмите клавишу «s», чтобы отобразить значение параметра в текущем меню. Нажмите кнопку «s» и удерживайте кнопку «вверх» или «вниз» одновременно, чтобы быстро выбрать и отрегулировать значение параметра для значения меню. После завершения настройки нажмите и отпустите кнопку «(I)» мгновенно, чтобы сохранить Измененное значение параметра и вернуть для отображения нормального значения температуры. Если не работает ключ в течение 10 секунд, система не сохранит модифицированный параметр, экран обратно, чтобы отобразить нормальную температуру.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображать "Er", если ошибка выхода, пожалуйста, нажмите любую клавишу в это время, и он восстанавливает значение по умолчанию и войдет в обычный рабочий режим, при таких условиях рекомендуется сбросить значение параметра.

Управление инструкция

Под нормальным статусом работы контроллера нажмите и удерживайте кнопку "(I)" для 3 s, чтобы выключить контроллер; под статусом контроллера "выключить" нажмите и удерживайте "(I) "клавиша для 1 s может включать контроллер.

Под нормальным статусом работы контроллера, экран отображает текущее значение температуры измерения; также контроллер может также переключать режим работы между нагревом и охлаждением.

Контроллер запускает Холодильный шкаф с прохладным индикатор светильник по в тех случаях, когда измерение температуры значение; при заказе на сумму> = значение температуры + разница значений, и холодильное реле подключен; в том случае, если «cool» индикатор светильник не начнет мигать, это означает, что холодильное оборудование находится под компрессором задержки защиты статуса; когда измерения температуры значения температуры, установленное значение, Крутой индикатор светильник, и холодильного реле разъединяет.

Система начинает нагреваться, когда измерительное значение температуры <= установленное значение температуры-разность, и индикатор "тепло" светильник, тепловое реле подключается; когда измерения температуры при заказе на сумму> = температуры заданных значений "тепло" индикатор светильник выключен и теплового реле отключается.

Ошибки отображаются индикаторы хронографа, будильника или описание

Сигнал тревоги, когда ошибка датчика: контроллер Активирует режим тревоги ошибки датчика, когда датчик открытой цепи или короткого замыкания, всеСостояние работы закрыто с сигналами будильника, и трубка nixie отображает “EE”, нажмите любую клавишу, чтобы отменить звуковой сигнал, система обратно отображает нормальную температуру, когда ошибка и ошибка очищены.

Сигнал тревоги, когда измерительная температура превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибкахКогда температура измерения превышает Диапазон измерения температуры, все рабочее состояние закрыто зуммеромСигнализация, и трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звуковой сигнал, система обратно, чтобы отображать нормальный рабочий режим, когда температура восстановится в нормальном диапазоне измерения.

Правила техники безопасности

★Опасности:

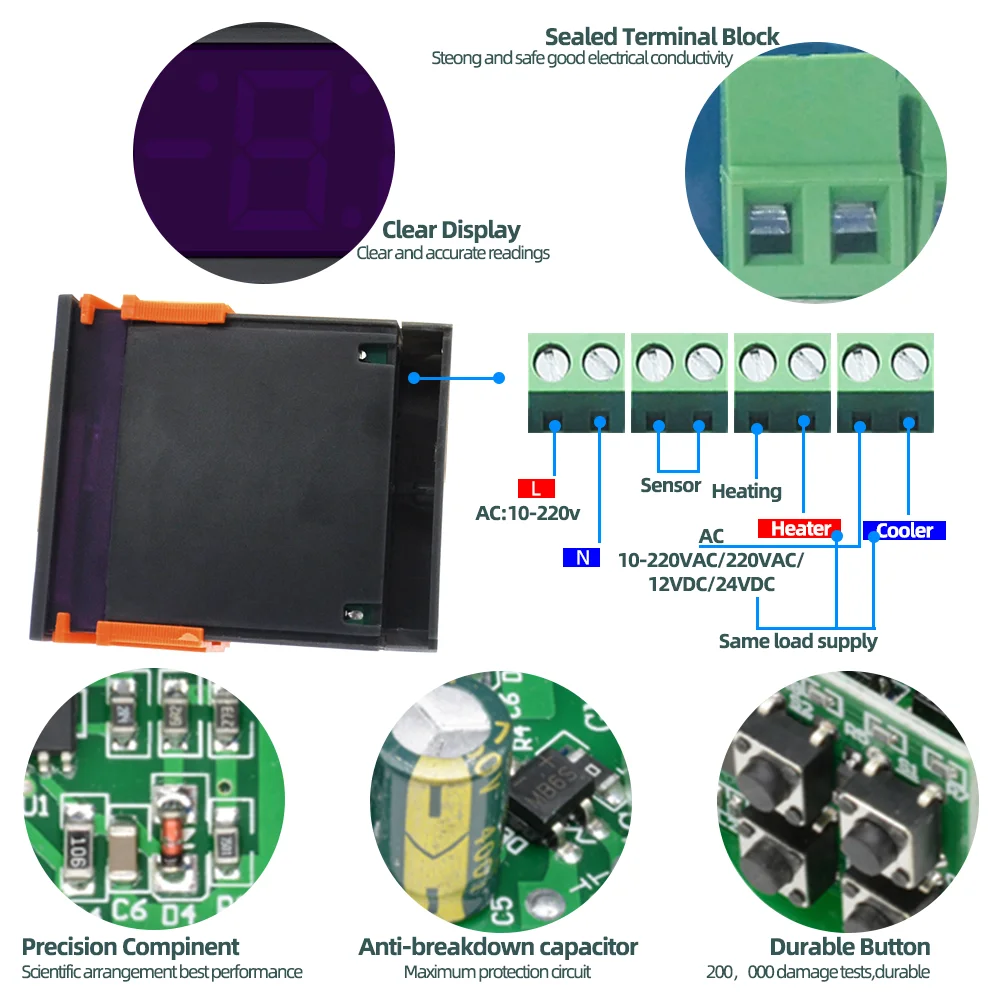

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и предотвратить неправильный

Подключение или Перезагрузка реле.

2. Опасности: не допускается подключение проводных клемм без отключения электричества.

★Предупреждение:

Не допускайте использование машины в условиях повышенной влажности, высокой температуры, сильного электромагнетизма или

Сильный коррозии.

★Обратите внимание:

1. Блок питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз и провод питания должны быть сохранены на расстоянии.

Посылка включает в себя:
