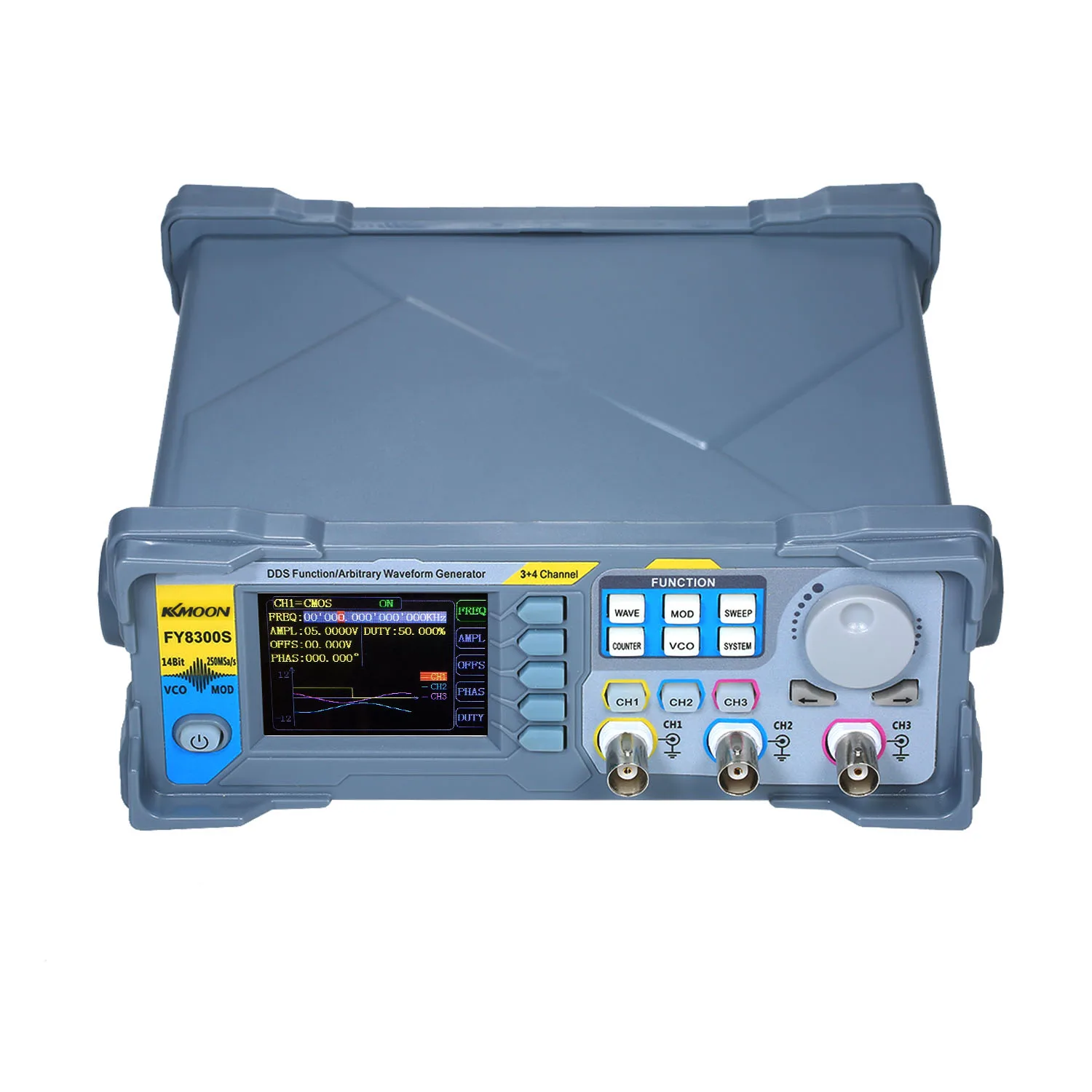

KKmoon FY8300S-60M трехканальный DDS генератор сигналов функция генератор 250MSa/s DDS генератор частоты частотомер

Трехканальная функция/произвольный w aveform генератор-это набор функций генератора сигналов, произвольный W aveform генератор, импульсный генератор, аналоговый/цифровой модулятор, четырехканальный генератор сигналов ttl, VCO, Sweep, счетчики и частотомер и другие функции в высокой производительности, экономичный, многофункциональный генератор сигналов.

Особенности:
Функция VCO (выход управления напряжением): может быть достигается с помощью внешнего входного сигнала: контроль напряжения частота лин, контроль напряжения амплитуда лин, контроль напряжения Лин смещение, контроль напряжения ling рабочий цикл и модуляции шим.
Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.
Функция серийного вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
Принять технологию прямого цифрового синтезатора (DDS) и обеспечить стабильные, точные, чистые и низкие искажения сигналов.
Рабочий стол дизайн ABS пластиковый чехол, используется 100-240 В (AC) Широкий диапазон напряжения питания.
2,4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, параметры одновременного отображения и графика CH1, CH2 и CH3.
Прибор использует 14-битный высокоскоростной чип преобразователя D/A (5Vpp Выходная погрешность квантования составляет менее 1 мВ), частота дискретизации 250MSa/s, 14 бит вертикальное разрешение.
Длительное нажатие кнопки OK в процессе использования позволяет быстро сохранить информацию о параметрах выходного сигнала прибора, а сохраненные параметры могут быть автоматически загружены на следующую загрузку.
Независимый трехканальный выход (эквивалент трех автономных источников сигнала) может работать синхронно, и разность фаз может быть точно скорректирована.
С функцией отслеживания каналов, все параметры трех каналов могут быть обновлены в соответствии с настройкой пользователя в то же время, когда отслеживание открывается.
Может выводить до 100 групп функций/произвольный w aveform, содержит 33 группы предустановленных w aveforms и 64 группы пользовательских w aveforms. Предустановленные w aveforms: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), T riangle/Ramp, CMOS (0 ~ 12 V), четыре канала ttl, Exponential Rise, Exponential Fall, noise, ECG, DC и т. Д.
Позволяет хранить 64 произвольных w aveform файлов данных, каждый из w aveform памяти глубина 8192 точек * 14 бит.
Защита от короткого замыкания на выходе: все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
Коммуникационная функция: все функции могут управляться с помощью программы ПК и протокол связи открыт для вторичного развития.
Функция сохранения: она может сохранить 12 наборов пользовательских параметров и может быть загружена в любое время.
Функция синхронизации каналов: Поддержка w aveform copy и state copy между каналами.
Параметры:

Частота

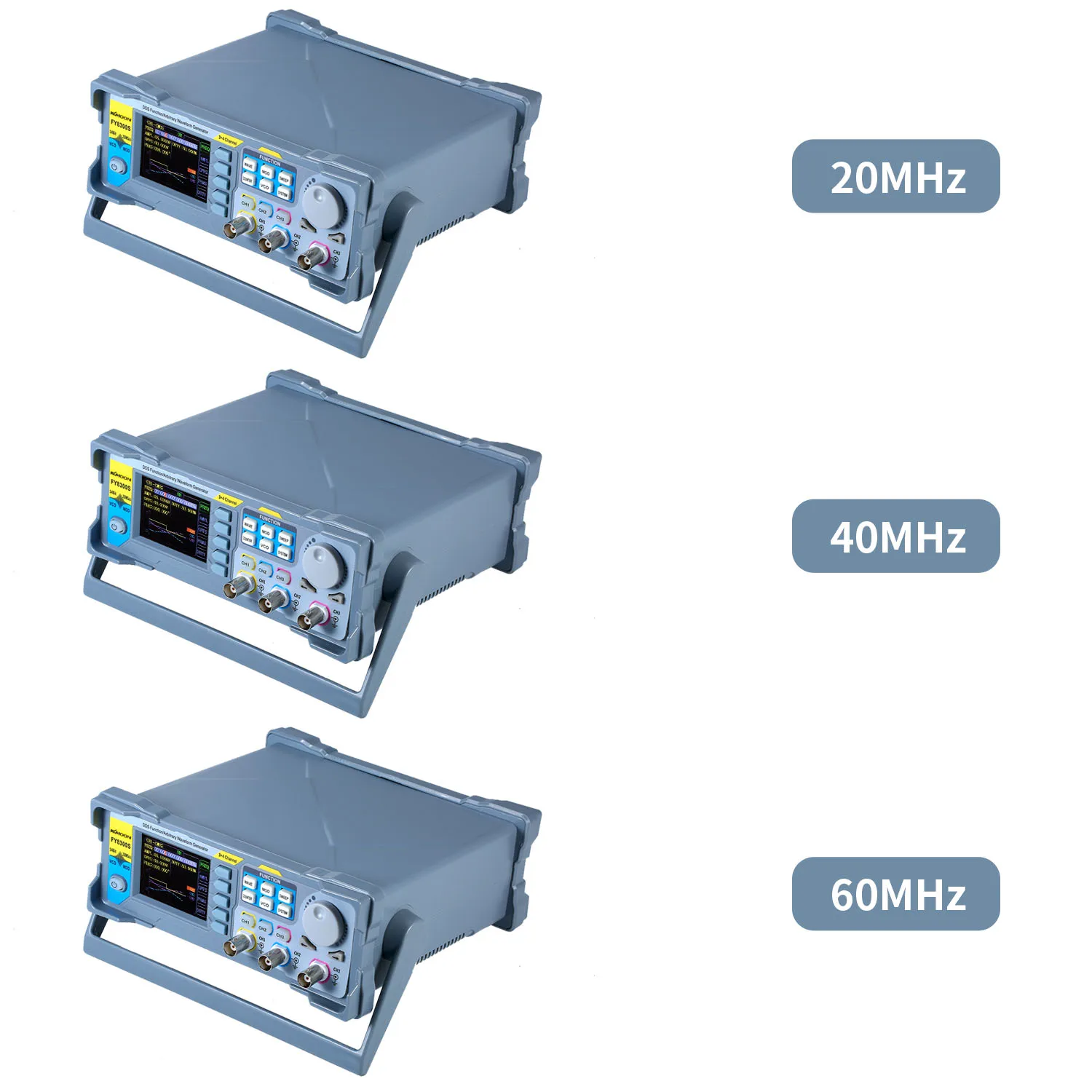

Модель	FY8300S-20M, FY8300S-40M, FY8300S-60M
Синуса	0 ~ 20 МГц, 0 ~ 40 МГц, 0 ~ 60 МГц,
Квадратной формы	0 ~ 20 МГц, 0 ~ 20 МГц, 0 ~ 25 МГц
Пандус, T riangle	0 ~ 10 МГц
Пульс	0 ~ 10 МГц
Ttl/CMOS	0 ~ 10 МГц
Произвольных W aveform	0 ~ 10 МГц
Минимальный импульсный Ширина	20ns (все модели импульса w ave минимальная ширина может достигать 20ns)
Мин. Разрешение на всех частотных диапазонах	1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах для обеспечения точности регулировки под высокой частотой. Например, он может выдавать сигнал 10,000000000001 МГц).
Точность	± 20ppm
Стабильность	± 1 ppm/3 часа
W aveform характеристики
W aveforms	Синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/рампа, Sawtooth W ave, CMOS, четыре канала ttl, DC, положительный шаг, обратный шаг, положительный показатель, обратный показатель, Lorenz Pulse, Multitone, noise, ECG, трапециевидный пульс, Sinc пульс, узкий пульс, Gauss белый шум, AM, FM, и другие 64 комплектов заказной w aveform.
Энергонезависимой для хранения	Может хранить 64 пользовательских произвольных w aveforms, (8 K 14 бит) * 64
W aveform Длина	8192 точек * 14 бит
Частота дискретизации	250MSa/s
Вертикальный Разрешение	14 бит
Синуса	Гармоническое подавление	≥50 дБ (<1 МГц); ≥45 дБ (1 МГц ~ 20 МГц);
	Суммарный коэффициент гармонических искажений	<0.5% (20 Гц ~ 20 кГц, 0 дБм)
Прямоугольник	Время нарастания/спада	≤15ns (VPP <5 V)
	Выброс	≤5%
	Рабочий цикл	0.01% ~ 99.99% (разрешение 0.01%)
Пилообразный W пр	Линейность	> 99% (0,01 Гц ~ 10 кГц)
Выход характеристики
Амплитуда (VPP)	Frequency≤5MHz: 1mVpp ~ 24Vpp; 5 МГц <частота ≤10 МГц: 1mVpp ~ 20Vpp; 10 МГц <частота ≤20 МГц: 1mVpp ~ 10Vpp; Частота> 20 МГц: 1mVpp ~ 5Vpp;
Разрешение	1mV
Амплитуда стабильности	±0. 5%/5 часов
Амплитудно-это действительно плоский экран	± 5% (<10 МГц); ± 5% (> 10 МГц);
W aveform Выход
Импеданс	50Ω±10% (Типичный)
Защита	Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
DC офсетная печать
Офсетная печать диапазон	Частота ≤20 МГц: ± 12 В; Частота> 20 МГц: ±2. 5 В;
Офсетная печать Разрешение	1mV
Фазы Особенности
Фазы диапазон	0 ~ 359,99 °
Фазы Разрешение	0,01 °
TtlВыход
Ttl уровень амплитуды	> 3Vpp
Разветвителя	> 8 ttl нагрузки
Время нарастания/спада	≤10ns
КМОП-матрицаВыход
Низкое электро уровня	<0,3 V
Высокая электрический уровень	1 ~ 12 В
Время нарастания/спада	≤18ns
Измерение наружных размеров
Функция	Частота, период, положительная/отрицательная ширина импульса, рабочий цикл
Вход Напряжение диапазон	1Vpp ~ 20Vpp
Частотомер	Разрешение	0,01 Гц (время выхода = 100 с)
	Диапазон	0,01 Гц ~ 100 МГц
	Чувствительность	Время ворот 3 класса (1 S, 10 S, 100 S) регулируемый
Счетчик	Диапазон	0-4294967295
	Соединительная муфта	Постоянного тока
	Режим работы	Руководство по эксплуатации
Период	Диапазон измерений	5ns ~ 20 s	DC муфта измерения
Импульсный Ширина	Диапазон измерений	0ns ~ 20 s
	Разрешение	5ns
Рабочий цикл	Дистанция поездки (Дисплей)	0% ~ 100%
Развертки
Перевозчик W aveform	Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Развертки Тип	Линейный или логарифм
Развертки направление	Направления движения вверх, вниз и обратно;
Развертки объекты	Частота, амплитуда, смещение, рабочий цикл
Время развертки	0,01 с ~ 999,99 с/шаг
Диапазон настройки	Исходное положение и конечное положение могут быть выбраны произвольно.
Диапазон развертки	Определяется настройкой параметров.
ГУН(Выход управления напряжением)
Диапазон модуляции сигнала на вход	0 ~ 5В
ГУН сигнала Частотный диапазон	0-1000 Гц
ГУН Управление объекта	Частота управления напряжением (VCF), амплитуда управления напряжением, смещение управления напряжением, рабочий цикл управления напряжением.
ГУН специальный Функция	Может амплитудный модулят (AM) или частотный модулят (FM) внешним аналоговым сигналом.
Модуляции
Модуляции Тип	AM, FM, PM, ASK, FSK, PSK
Перевозчик W aveform	Синус, квадрат, Т riangle, рампа, произвольный w aveform (кроме DC)
АМ
Источник света	Внутренний (CH2)/внешний (VCO в порту)
Модуляции W aveform	Синус, квадрат, Т riangle, рампа, произвольный w aveform
Глубина	0% до 120%
Частота модуляции	Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
FM
Источник света	Внутренний (CH2)/внешний (VCO в порту)
Модуляции W aveform	Синус, квадрат, треугольник, пандус, произвольный w aveform
Частота модуляции	Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
PM
Источник света	Внутренний (CH2)/внешний (VCO в порту)
Модуляции W aveform	Синус, квадрат, треугольник, пандус, произвольный w aveform
Отклонение фазы	От 0 до 360 °
Частота модуляции	Внутренний: 1μгц ~ 1 МГц; внешний: 1μгц ~ 2 кГц;
Спросить
Источник света	Внутренний (CH2), внешний (ASK IN port), ручной
Модуляции W aveform	Квадрат с 50% рабочего цикла.
Ключ частоты	1μHz ~ 10 МГц
FSK
Источник света	Внутренний (CH2), внешний (FSK IN port), ручной
Модуляции W aveform	Квадрат с 50% рабочего цикла.
Ключ частоты	1μHz ~ 10 МГц
PSK
Источник света	Внутренний (CH2), внешний (PSK в порту), ручной
Модуляции W aveform	Квадрат с 50% рабочего цикла.
Ключ частоты	1μHz ~ 10 МГц
Burst Функция
Перевозчик W aveform	Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Burst рассчитывать	1 ~ 1048575
Источник запуска	Ручной, внутренний, внешний (AC/DC)
Общие характеристики
Дисплей	Тип	2,4 дюйма, цветной TFT дисплей.
Сохранить и нагрузки	Количество	12
	Позиция	От 01 до 12 (01 для значения по умолчанию start)
Интерфейс	Тип	USB к последовательный интерфейс
	Протокол	Режим командной линии, обеспечивающий протоколы связи.
	Общении Скорость		115200bps (промышленный стандарт)
Мощность	Напряжение диапазон	AC100V ~ 240 V
Technic	SMD, LSI, надежный и прочный
Зуммер	Можно включить/выключить настройкой.
Управление	Кнопки и ручка непрерывно.
Защита окружающей среды	Темп. : 0 ~ 40℃, влажность: ﹤80%
Тип штекера:	Австралия/ЕС/США/Великобритания(По желанию)
Товар Размеры	210*195*75 мм/8,27*7,68 * 2.95in
Товар Вес	612 гр/21,58 унций
Посылка Размеры	1244 гр/43,88 унций
Посылка Размеры	29*23*10 см/11,42*9,06 * 3.94in

Посылка список:
1 * генератор сигналов
1 * Мощность кабель
1 * USB кабель для передачи данных
3 * BNC-BNC кабель
3 * Кабель BNC-Clip
