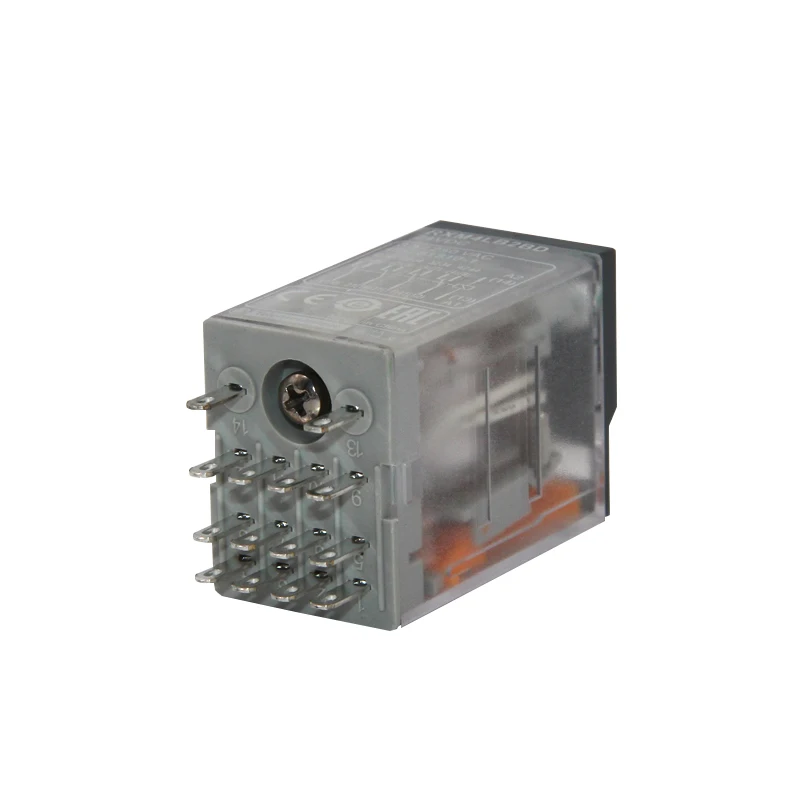

Описание
Размеры
Размер
Pin вид сбоку
Электропроводка
Схема подключения
Синий символ соответствует тегу Nema.
Кривая производительности
Электрический срок службы контактов
Срок службы (Индуктивная нагрузка) = срок службы (резистивная нагрузка) × коэффициент преобразования.
Для 4-х полюсной реле
Д х Ш х В):
Ток контакта (A)
Y:
Срок службы (количество рабочих циклов)
A:
Индуктивные нагрузки
B:
Резистивную нагрузку
Примечание:Эти кривые являются типичными кривыми, и фактический срок службы зависит от таких факторов, как нагрузка, среда, рабочий цикл и т. Д.
Максимальная емкость переключения
Для 4-х полюсной реле
Д х Ш х В):
Контактное напряжение (В)
Y:
Ток контакта (A)
A:
Индуктивные нагрузки переменного тока
B:
Резистивный нагрузки переменного тока
C:
Индуктивные нагрузки постоянного тока
D:
Резистивный нагрузочный модуль постоянного тока load
Примечание:Эти кривые являются типичными кривыми, и фактический срок службы зависит от таких факторов, как нагрузка, среда, рабочий цикл и т. Д.
| Основная информация |
| Серия продукта |
| Реле zelio |
| Серийный номер |
| Маленький |
| Тип продукта |
| Подключаемый модуль реле |
| Продукт короткое название |
| RXM |
| Без помех катушки |
| Нет |
| Коэффициент использования |
| 20% |
| Раздельное количество продаж за штуку |
| 10 |
| Дополнительная информация |
| Действием контакта |
| Стандарт |
| Управление петли напряжения |
| 24 V DC |
| Номинальный ток нагрузки в корпусе [Ithe] |
| 3 A на-40... 55 °C |
| Светодиодный статус |
| У |
| Управление типа |
| Без пуговиц |
| Номинальное напряжение изоляции [Ui] |
| 250 В Соответствует IEC |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 3,6 кв при температуре не выше 1,2/50 мкс в соответствии с IEC 61810-7 |
| Контактного материала |
| Серебряный сплав (серебро/никель) |
| Номинальный рабочий ток [Ie] |
| 3 A (AC-1/DC-1) не соответствует IEC |
| 1,5 A (AC-1/DC-1) NC IEC совместимый |
| Минимальный коммутируемый ток |
| 10 мА |
| Максимальное напряжение тока переключения |
| 250 В переменного тока |
| 250 V DC |
| Минимального напряжения |
| 17 V |
| Ток холостого хода |
| 3 А на 250 В переменного тока |
| 3 А на 28 В постоянного тока |
| Максимальная емкость переключения |
| 750 VA переменного тока |
| 84 Вт постоянного тока |
| Минимальная возможность переключения |
| 170 мВт |
| Рабочий рейтинг |
| <= 1200 раз/час перегрузки |
| <= 18000 раз/час без нагрузки |
| Срок службы |
| 10000000 раз |
| Электрическая жизнь |
| В 100000 раз применимое резистивное количество (нагрузка) |
| Средняя потребительность в W |
| 0,9 Вт постоянного тока |
| Давление падение порог |
| > = 0,1 Uc DC |
| Время действия |
| 20 катушка MS разряда и открытый контакт задержки на |
| 20 катушка MS энергия и на задержке контакта |
| Среднее сопротивление |
| Сетка 630 Ω: DC на 20 °C +/-10% |
| Номинальное рабочее напряжение предел |
| 19. 2... 26,4 в постоянного тока |
| Тип защиты |
| RT I |
| Тесты уровня |
| Класс A |
| Рабочем состоянии |
| В любом положении |
| CAD из поликарбоната общая ширина |
| 21 мм |
| CAD общая высота |
| 27 мм |
| CAD Общая глубина |
| 46 мм |
| Вес продукта |
| 0,034 кг |
| Характеристики изоляции |
| Между 2000 В AC катушка и контакт |
| Между |
| 1000 В AC полюсы между 1000 В AC контакты |
| Безопасный и надежный данных |
| B10d = 100000 |
| Окружение |
| Соблюдении всех стандартов |
| По ограничению на использование опасных материалов в производстве Совместимость |
| EN/IEC 61810-1 (фаза 2) |
| CE |
| Температура окружающей среды хранения |
| -40... 85 °C |
| Температура окружающей среды |
| -40... 55 °C |
| Устойчивость к вибрациям |
| 3 gn, амплитуда = +/-1 мм (f = 10... 50 Гц) работа в соответствии с EN/IEC 60068-2-6 |
| 6 gn, амплитуда = +/-1 мм (f = 10... 50 Гц) нерабочее в соответствии с EN/IEC 60068-2-6 |
| Уровень защиты IP |
| IP40 соответствует EN/IEC 60529 |
| Ударопрочность |
| 10 gn применимое отверстие в соответствии с EN/IEC 60068-2-27 |
| 5 gn подходит для закрытия в соответствии с EN/IEC 60068-2-27 |
Характеристики
- Применение
- Реле общего назначения
- Нагрузка на контакт
- Малая мощность
- Основы
- Электромагнитное реле
- Номер модели
- RXM4LB2BD
- Индивидуальное изготовление
- Да
- Источник питания
- DC
- Напряжение
- 24 В
- Rated current
- 3A
- Contact type
- 4C/O
- Characteristics
- With LED indicator
