Hantek 6022BE 6022BL ПК USB портативный цифровой портативный осциллограф цифровой накопитель 2 канала 20 МГц 48MSa/s осциллограф: описание, характиристики, цены, фото и видеообзоры

Описание

Hantek 6022BE 6022BL ПК USB портативный цифровой портативный осциллограф цифровой накопитель 2 канала 20 МГц 48MSa/s осциллограф

Особенности:

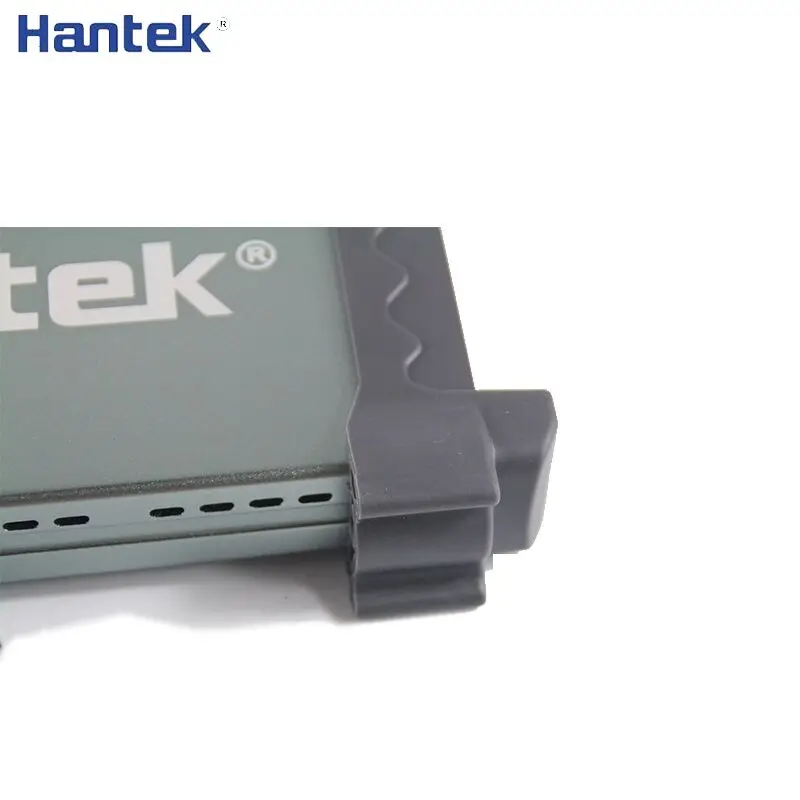

Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красивый и со вкусом, но иЗначительно повышает твердость поверхности алюминиевого сплава и обладает хорошей термостойкостью и сильной износостойкостью.

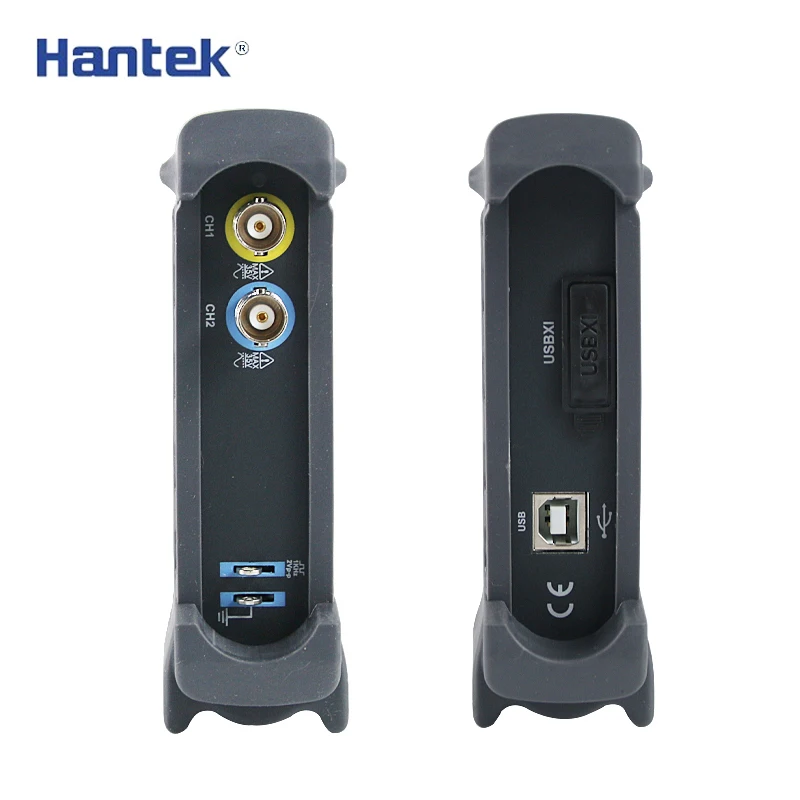

Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM, чтобы сделать комбинированный инструмент.

Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.

Подходит для ноутбука, обслуживания линейки продуктов, легко использовать в бизнесе.

Размеры (мм): 205 (L) x120 (W) x35 (H), легко переносятся.

Высокая производительность, 48 мс/с в режиме реального времени, полоса пропускания 20 МГц

Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.

23 функции измерения, проверка прохода/сбоя, пригодны для технического применения.

Форма волны средняя, стойкость, интенсивность, инвертирование, сложение, вычитание, размножение, деление, X-Y печати.

Сохраните форму волны в следующем: текстовый файл, jpg/bmp графический файл, MS excel/word файл.

БПФ

Один компьютер может подключить много DSO, продлить канал легко.

Labview \ VB \ VC второй экземпляр дизайна.

Основная разница между 6022BE и 6022BL заключается в том, что 6022BL с 16 каналами логического анализатора автомобиля-детектор, 6022BE без

Hantek 6022BE Технические характеристики:

Канал	2 Каналы
Пропускная способность	20 МГц
Вход Иллениум...	1mом 25pF
Макс. Частота дискретизации	48 мс/с
Разрешение по вертикали	8Bit
Диапазон усиления	20 мВ-5 V, 8 шагов
DC точности	± 3%
Соединительная муфта	Постоянного тока
Развертки диапазон	1ns-9000s, 39 шагов
Вертикальной регулировкой	Да
Вход защиты	Диод зажима
X-Y	Да
Режим запуска	Авто, нормальный и одиночный
Триггер на танкетке	+/-
Триггер уровня регулировки скорости	Да
Триггер Тип	Поднимающийся край, падающий край
Источник запуска	CH1, CH2
До и после запуска	0-100%
Выборкой	Да
Изогнутый дисплей	Порт/линия, средняя Форма волны, стойкость, интенсивность
Сеть	Открывания/закрывания
Вертикальная установка	CH1, CH2, Dual, ADD
Измерение курсора	Да
Математика	FFT, сложение, вычитание, размножение, деление.
Курсор	Частота, Напряжение
Аксессуары	S/W CD, зонды, руководство, USB шнур
3. Программное обеспечение
Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA
4. Во-вторых дизайн
Код демонстрационной версии (VC, VB, LABVIEW) и техническая поддержка.

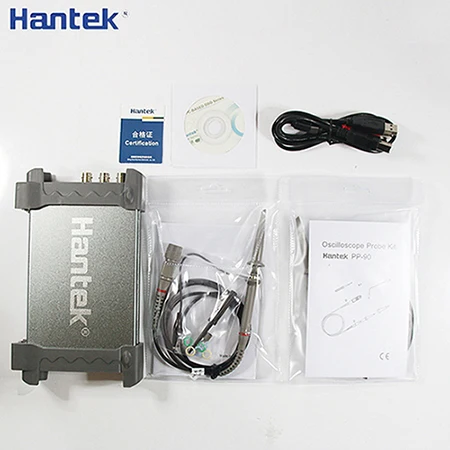

6022BE посылка включает в себя:

Hantek 6022BE 6022BL ПК USB портативный цифровой портативный осциллограф цифровой накопитель 2 канала 20 МГц 48MSa/s осциллограф

Hantek 6022BL Технические характеристики:

Модель	Hantek6022BL
Осциллограф Особенности
Пропускная способность	20 МГц
Канал	2 (цифровой) + 16 (логический)
Частота дискретизации	48MSa/s
Объем памяти	1 м
Времени нарастания импульсов	17.5ns
Время Основание точность	± 50ppm
Временной диапазон развёртки	4 НС/div-1h/div (шаг by1-2-4)
Вход сопротивление	1mом 25pF
Вход чувствительность	20mV/div~ 5 V/div
Вертикальный Разрешение	8Bit
Вертикальное положение диапазон	20 мВ ~ 5 В/div @ x1 зонд; 200 мВ ~ 50 В/div @ x10 зонд; 2 V ~ 500 V/div @ x100 зонд; 20 V ~ 5KV/div @ x1000 зонд
DC точности	± 3%
Ограничено пропускной способностью	20 МГц
Триггер Тип	Края, альтернатива
Источник запуска	CH1, CH2
Математика	+,-, X, ÷, FFT, Invert
Измерение курсора	Крест, Трассировка, горизонтальный, вертикальный
Автоматическое измерение	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, Осеннее время, положительная ширина, отрицательная ширина, рабочий цикл
Логический анализатор Особенности
Канал	16
Макс. Impendance	1 МОм (C = 7,5 ПФ)
Макс. Напряжение	0 В ~ 5,5 В
Макс. Бесплатный образец	48м
Пропускная способность	10 МГц
Совместимость Вход	Ttl, LV ttl, CMOS
Объем памяти	1 м/ч
Общие Особенности
Мощность	USB Порты и разъёмы
Габариты	200 мм x 100 мм x 35 мм
Вес	0,3 кг
Стандартный зонд	2 x PP80
