SYK1503D 0-150V,0-3A/SYK1505D 0-150V,0-5A/SYK15010D 0-150V,0-10A high precision DC power supply Experimenta voltage regulator

Описание

Обзор

1, SYK серии DC источник питания является регулируемым, постоянным напряжением, постоянным током переключения питания. Эта серия источник питания с высокой точностью, светильник вес, маленький размер, красивый внешний вид, Клык, долгое время работы при полной нагрузке и так далее.

2, эта серия питания широко используется в электронных производственных линиях, лабораториях, гальванике, зарядке батареи, энергетическом коммуникационном оборудовании, обслуживании, научном исследовании, производстве, обучении, и другие устройства будут использовать устройство.

Номинальные Условия эксплуатации:

1. Входное напряжение: ac220в ± 10% 50 Гц

2, температура окружающей среды:-8 ° C-39 ° C

3. Относительная влажность: <85%

4. MTBF: 50000 ч

Условия хранения

1, температура окружающей среды:-20 ° C-80 ° C

2, относительная влажность: менее 75%

В-четвертых, технические параметры

1, выходное напряжение DC: номинальное значение, непрерывно регулируемое между 0

2, выходной ток DC: номинальное значение непрерывно регулируется между 0

3, стабильность напряжения: меньше, чем равна 1%

4, скорость регулирования напряжения: меньше, чем равна 0.1%

5. Регулирование нагрузки: менее чем равное 1%

6. Пульсация: менее 3%

Панель презентации

(1) Отображение тока (2) Отображение напряжения
(3) тонкая Регулировка напряжения (4) грубая Регулировка напряжения
(5) инструкции по работе (красный)
(6) выходные клеммы ниже 10А
(7) Выключатель питания (Примечание: мощность выше 1500 Вт. Переключатель устанавливается на задней панели машины)
(8) Постоянный ток и индикатор защиты (зеленый)
(9) тонкая Регулировка тока
(10) грубая Регулировка тока

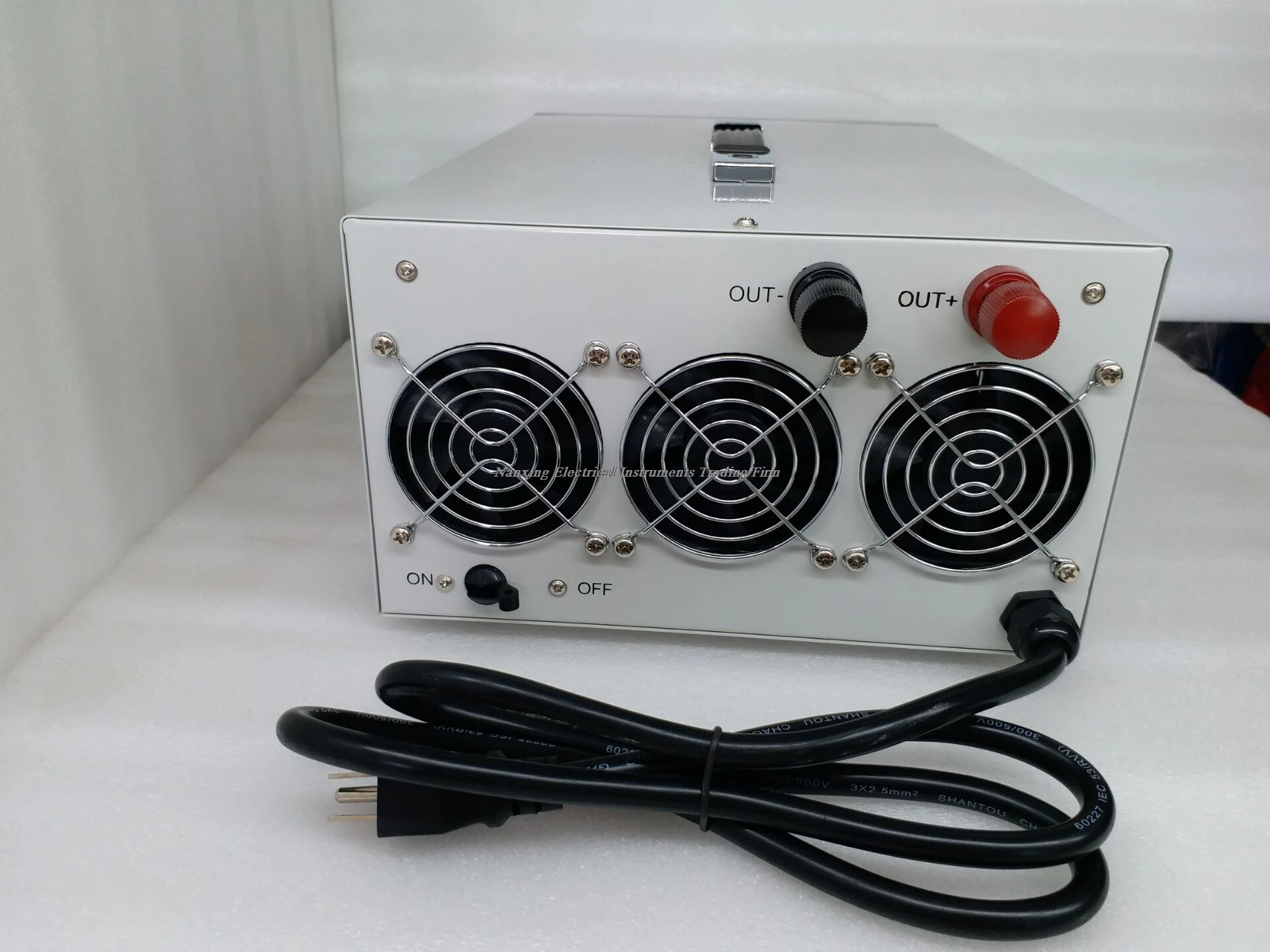

Вид задней пластины см. (рис. 2) после этого плата применяется (1500 Вт) к мощности

(1) 20А выше. Токовый выход терминала

(2) входной порт AC220V

См. Презентацию задней панели B (рис. 3), после чего плата применяется (1500 Вт-3000 Вт) между блоком питания

(1) штепсельная вилка AC220V

(2) 20А по току выходной терминал

(3) Выключатель питания

См. Презентацию задней панели C (рис. 4) после этого приложения платы и (3000-5000 Вт) между блоком питания

(1) входной разъем питания AC220V

(2) 10A по току выходной терминал

(3) Выключатель питания

SYK (тип серии и Таблица размеров)

Использование методов и мер предосторожности

1. проверьте перед электрификацией: после переключения питания перед проверкой хранения и транспортировки после транспортировки, если есть повреждения, такие как свободные винты, независимо от того, является ли ненормальный внешний вид, до и после выхода шнура питания клеммы падают и влажные и т. д., если вышеуказанная ситуация быстро.

2. Проводка: Подключите заземляющий провод и безопасный входной и выходной шнур питания после подтверждения правильности подключения, только работа после соединения фирмы.

3. электричество без нагрузки: Включите выключатель питания, отрегулируйте постоянное давление потенциометра на панели, затем вольтметр на панели должен быть основан на вашем настроенном и до тех пор, пока вы не произведете соответствующее изменение требуемого значения напряжения.

4. отрегулируйте выходное стабильное значение потока: Ze нажмите на маркированную панель, соединенную между выходом и нагрузкой, подключенной к проводу, (обратите внимание, что площадь поперечного сечения провода должна быть достаточно большой), и подтвердило его постоянную после того, как нагрузка подключена прочно настроена на панели потенциометра потока к вашему желаемому постоянному значению потока (Обратите внимание, что только небольшие условия тока можно использовать эту функцию) обычно держать постоянный потенциометр по часовой стрелке до максимума, в противном случае это вызовет выходную мощность не может быть загружена, потому что это делает в ограничении мощности.

5. рабочая среда: не использовать, потому что Tun источник нагрузки, когда работа людей внутри генерируется тепло, если на этот раз наружная температура слишком высока, приведет к сниженной эффективности источника питания, И при сильной температуре окружающей среды выше 39 градусов в месте даже поврежден или автоматически выключен. (Рекомендуется при комнатной температуре)

6. Вентилятор: вентилятор питания прямо тогда, пожалуйста, не блокируйте впускной и выходной воздух на работе, вы должны оставить достаточно места, чтобы тепло корпуса. Вентилятор машины с интеллектуальным управлением цепи, только внутренняя температура шасси превышает 45 ° C вентилятор запустится самостоятельно, тогда как менее 45 ° C автоматически остановится.

7. Защита: Входное перенапряжение, пониженное напряжение, молния, выходное перенапряжение, перегрузочное короткое замыкание, перегрев выше возможности автоматического включения защиты от повреждений оборудования. В общем индикатор состояния защиты зеленый светильник (обратите внимание на постоянное состояние исключений) автоматически отключит питание.

8. безопасность: непрофессионалы, не открывайте свою собственную крышку, или внутреннюю печатную плату, потому что есть высоковольтные линии внутри в течение длительного времени, чтобы не наносить повреждения!
