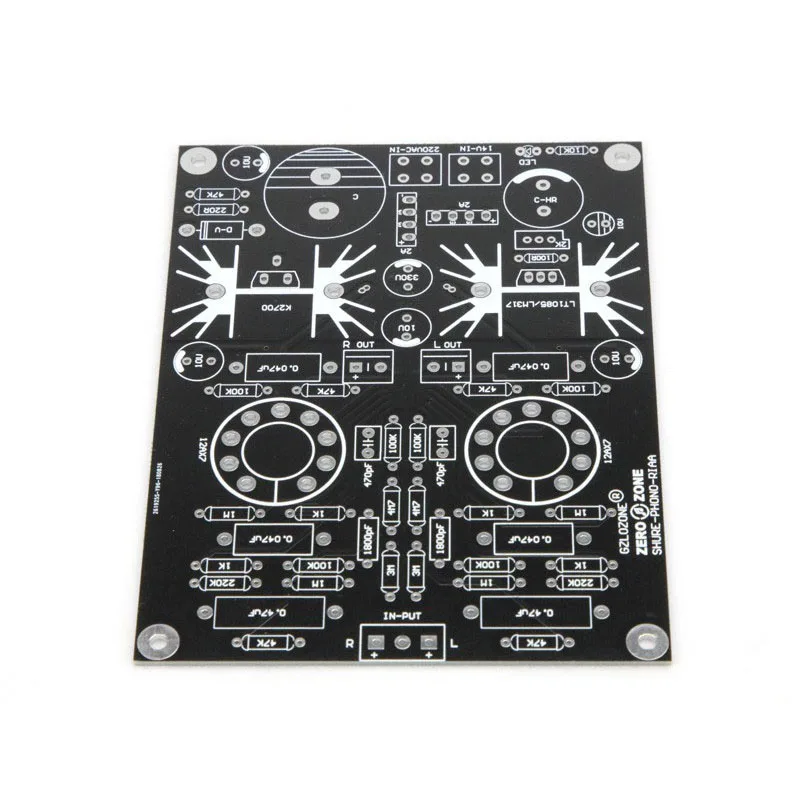

Shuer схема трубки phono усилитель PCB(мм певица

Shuer схема трубки phono усилитель PCB (мм певица)

Размер печатной платы: 133*100*1,6 мм FR4 пластина класса A

Мощность требования к блоку:

Высокое давление: 80-100 В переменного тока, не менее 20 мА

Низкое давление: 12-15VAC, не менее 0.8A (в зависимости от типа трубки)

Цепь Shure M65, оригинальная кривая RIAA регулируется, эта версия Исправлена, обратите внимание.

Бортовой Регулятор высокого напряжения, упакованный в регулятор на 5 Вт 100 в

Регулировочная трубка MOS и может быть IRF840 или K 2700

Нить питания, и PCB уже содержит стабилизированную цепь питания постоянного тока. Клиенты могут быть отрегулированы до 6,3-12,6 в питания

Посылка трубки: 12AX7 series. При использовании разных трубок, пожалуйста, обратите внимание на ноги.
